液压推制弯头机

0

产品详情

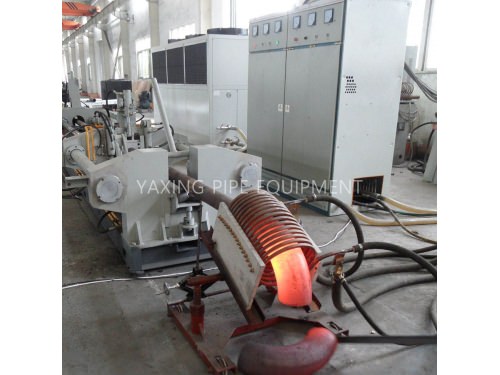

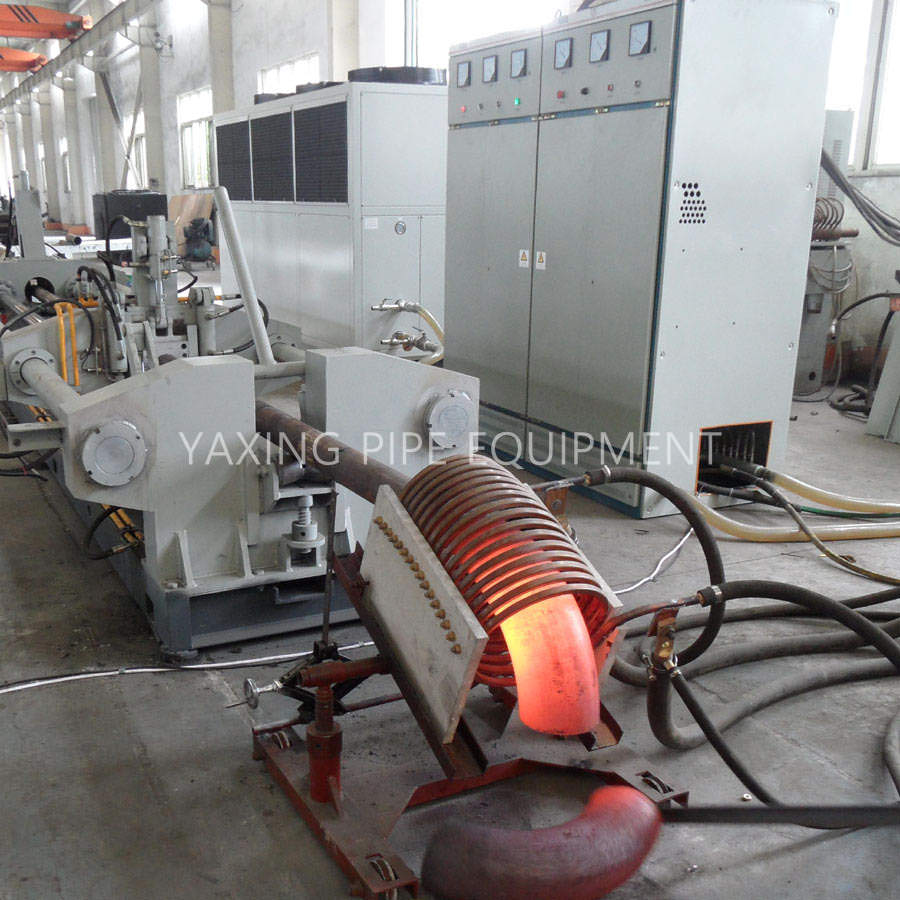

EWT-I型中频加热液压弯头推制机
中频加热液压弯头推制机是德州市亚星管道设备厂的传统产品,主要用于生产曲率半径1~2.5D的各种直径及壁厚的弯头管件。随着本厂钢管深加工技术的开发,该产品已经得到了全方位的技术改进。该设备已综合超短应力线锥模扩径、数字控制中频感应加热、应用无背压低能耗液压传动等技术。所有闸门开合均采用了电磁换向阀,实现了闸门现场与操作台双控制、同时增加了原料钢管液压对正夹紧等多项操作自动化技术,并结合本厂热扩管机技术,相应制造出四油缸特大特厚弯头管件推制机等液压推制设备。该设备配置中频电源加热智能恒温控制系统后,可实现一人操作控制多台设备,节能环保,安全运行等功能。

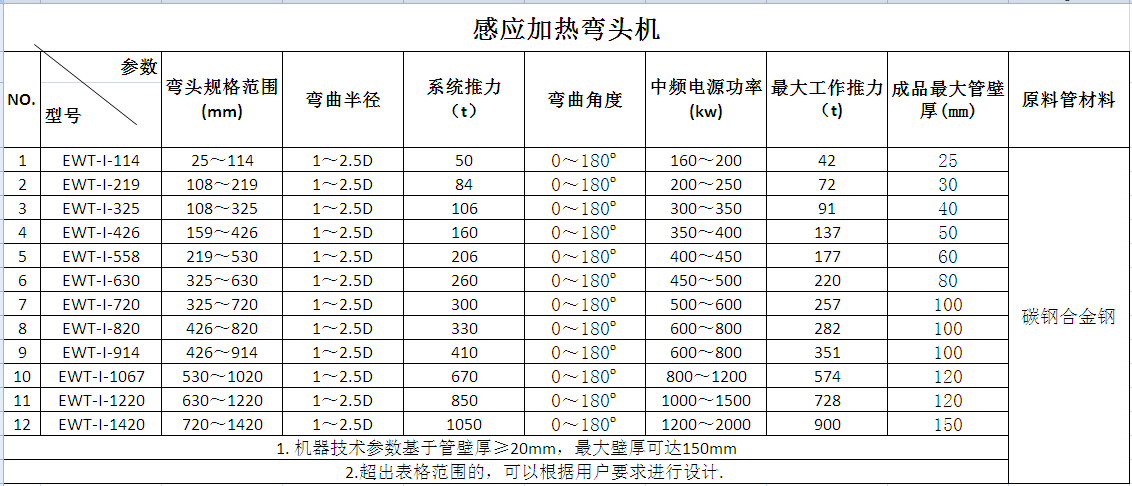

一、热推制弯头技术参数及表格:
弯头生产原料钢管适用:无缝钢管、直缝焊接钢管和螺旋焊管。
1、弯头规格范围为:外径:φ25mm~φ1420mm;壁厚:5mm~120mm;(分段设计与制造该设备)
2、角度:22.5°、45°、90°、135°及用户需求的任意角度;
3、弯头曲率半径范围为:1D~2.5D
4、根据需要可推制各种曲率半径的弯曲钢管,亦称不等径弯管。


二、弯头推制机组结构:设备机座道轨、主油缸及支板、活动推板、前支板、上料装置、中频线圈调整装置(中频加热线圈、弯头模具、模具拉杆)、中频电源加热装置、电气控制系统、液压控制系统、操作台(触摸屏)、冷却水循环系统等组成。

三、弯头推制机组辅助设备:液压压力机(弯头整形和整口使用)、弯头整形模具、弯头整口模具、弯头坡口机、钢管锯床、钢管内壁高温润滑剂(石墨)喷涂设备。
