MGN-II型大口径钢管内磨机
一、设备用途:
该设备是钢管内圆修磨精整装备,主要用于不锈钢、合金钢等各种材质的无缝钢管,直缝焊管内表面缺陷进行修磨。并可作为各种废旧钢管内表面修磨翻新,随着对环境保护的严格要求,该设备更适用于无缝钢管、直缝焊管和螺旋焊管的防腐修磨除锈。相对其它工艺除锈,更加安全环保。

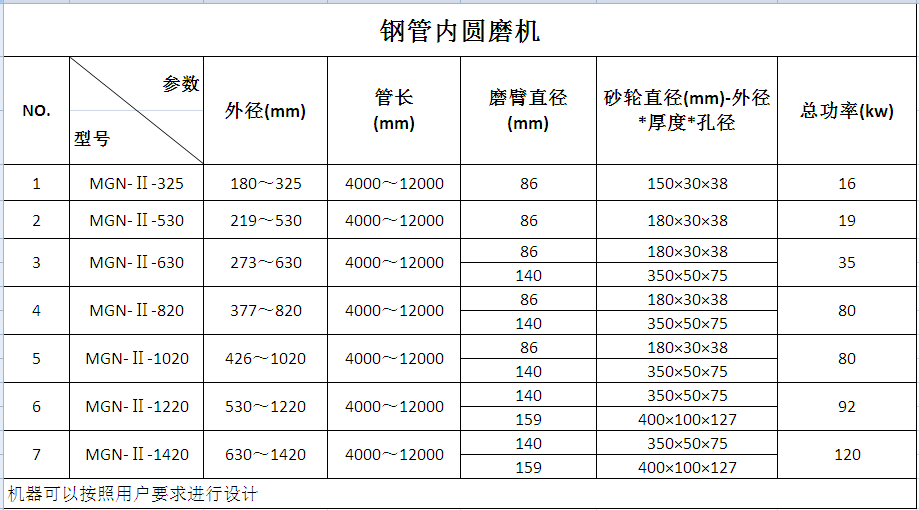

二、设备技术参数

  1、砂轮规格:外径φ150~400mm,内径φ38~127mm,厚度30~100mm,粒度10#~36#
  2、磨头单臂长度:6.5~7.5m
  3、轻型钢管内圆修磨机磨头砂轮磨削压力,由双向弹簧控制。磨头砂轮升降由升降机电动控制。
  4、重型钢管内圆修磨机磨头砂轮磨削压力的气压调整及磨头砂轮升降,由PLC编程数控。实现了生产全过程的智能控制,提高了修磨钢管的质量和效率。
  5、钢管内圆修磨机机型分为重型、中型、轻型三种规格,其关键部件长磨杆也分为三种规格:
    1)重型钢管内圆修磨机:长磨杆(砂轮主轴φ60)外径为φ159mm;
    2)中型钢管内圆修磨机:长磨杆(砂轮主轴φ55)外径为φ140mm;
    3)轻型钢管内圆修磨机:长磨杆(砂轮主轴φ55)外径为φ86mm;
  6、根据用户要求,配置湿式离心除尘装置(或干式除尘装置),以达到环保生产的要求。

三、修磨钢管技术参数
  1、直径:φ219~φ1420mm(分段设计与制造该设备)
  2、长度:4~14m

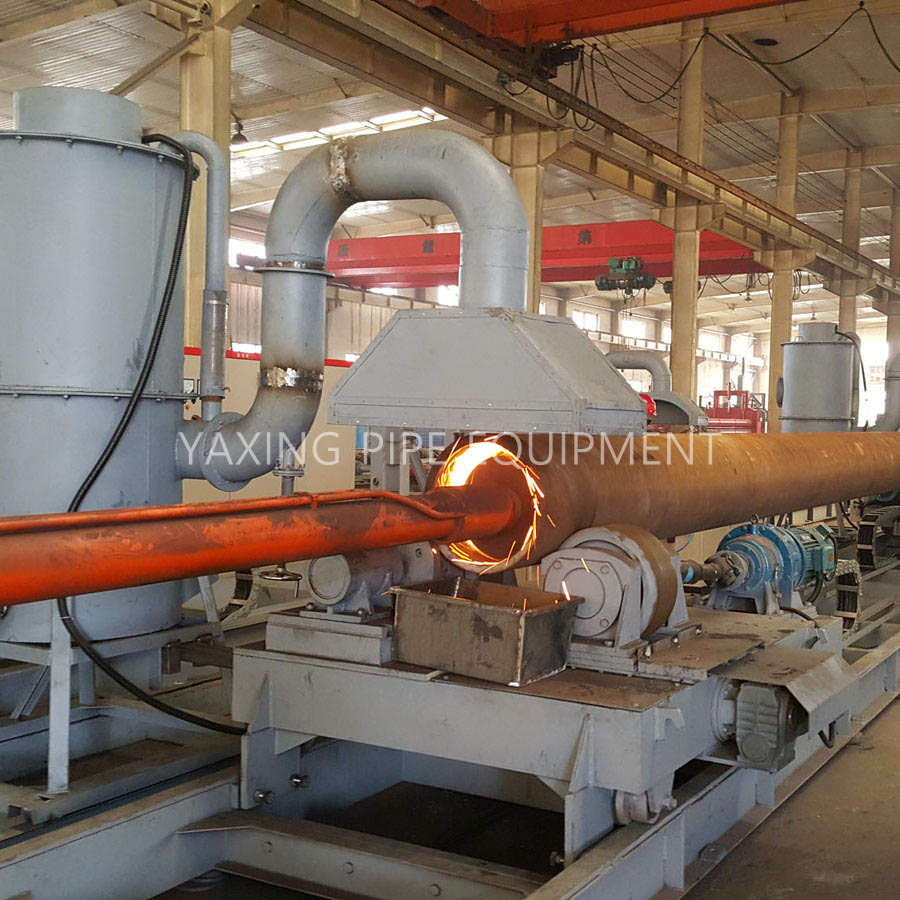

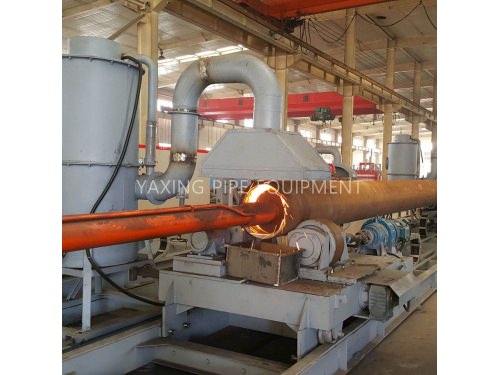

四、设备结构:底架道轨、磨头小车、钢管旋转辊道、湿式离心除尘装置(或干式除尘器)。
   1、重型内圆修磨机配置:气动控制系统、智能控制系统(包括PLC编程及HMI控制系统)、操作台(触摸屏)等组成。
   2、轻型内圆修磨机配置:电气自动化控制系统、操作台、磨杆平衡配重箱等组成。
